大型公司网络构建拓扑图（华为） 步皓贤网络的设计与实践

一、项目背景与设计目标

步皓贤网络作为一家快速成长的大型企业，业务覆盖多园区办公、数据中心、云服务接入与远程分支协同。为支撑高并发业务访问、保障关键应用连续性并满足安全合规要求，网络架构需具备高可靠、可扩展、易运维和安全可控等能力。整体方案基于华为园区网与数据中心网络产品体系，遵循分层解耦、双核心冗余、出口多链路、安全纵深防御的设计原则，构建一张面向未来的企业级网络。

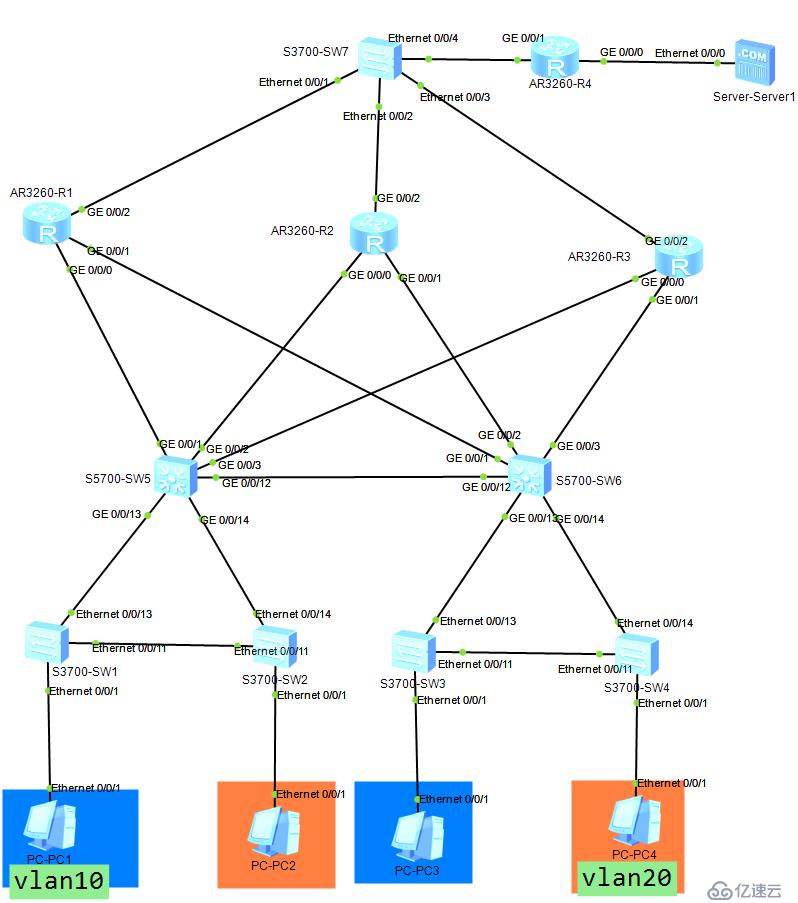

二、总体网络拓扑层次

拓扑采用经典的三层架构：

1. 出口层：部署华为NE系列路由器或USG防火墙作为互联网与专线出口，双机热备，承接运营商多链路接入，完成NAT、流量清洗、VPN接入与策略路由。
2. 核心层：部署两台华为CloudEngine S12700系列核心交换机，采用CSS集群或堆叠技术实现设备级冗余，承担VLAN间路由、跨园区高速转发与策略控制。
3. 汇聚层：各楼层/楼宇部署华为S6730或S5735系列交换机，双上行至核心，运行OSPF或IS-IS动态路由，划分业务VLAN并按部门/业务隔离。
4. 接入层：部署华为S5735/Echo系列接入交换机，末端以有线与Wi-Fi 6 AP（AirEngine系列）覆盖办公终端，配合PoE供电与端口安全策略。
5. 数据中心区：采用Spine-Leaf架构，Leaf交换机（CE6865/CE6881）双上行Spine（CE8850），服务器双网卡绑定，承载核心业务与数据库。
6. 安全管理区：旁挂华为HiSecEngine防火墙与行为管理设备，对南北向与东西向流量进行安全策略管控；部署NAC准入与日志审计。

三、冗余与高可用设计

核心层双机集群避免单点故障；汇聚交换机双上行并通过Eth-Trunk链路聚合提升带宽与可靠性；出口双设备VRRP/双活部署，运营商双线路互备；数据中心服务器双归接入Leaf，链路级与设备级冗余并行。路由层面通过BFD快速检测链路故障，实现秒级收敛。

四、路由与IP规划

内部采用OSPF多区域或IS-IS承载园区路由，核心作为骨干区域；数据中心与园区之间通过BGP或静态路由受控互通；为不同业务划分独立VLAN与地址段，预留足够地址空间便于扩展。DHCP由核心或专用服务器统一分配，关键网络设备采用静态管理地址。

五、无线与接入设计

办公区部署华为AirEngine系列Wi-Fi 6 AP，AC采用旁挂或集中部署模式，实现统一SSID、漫游与射频优化；接入交换机启用802.1X认证与端口安全，结合NAC实现终端准入；访客网络独立VLAN并限制跨域访问。

六、安全与运维体系

安全上实行分区分域：办公区、数据中心区、DMZ区、管理区逻辑隔离，防火墙策略最小化授权；出口部署IPS/反病毒与URL过滤；关键链路镜像至流量分析平台。运维上采用华为iMaster NCE或eSight进行统一纳管，结合SNMP与NetStream实现性能监控与故障定位；配置定期备份与变更审批，保障网络稳定运行。整体拓扑可按业务增长平滑扩容，满足步皓贤网络未来三至五年的发展需求。
